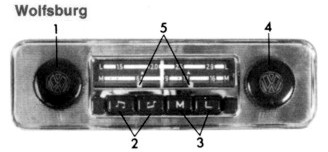

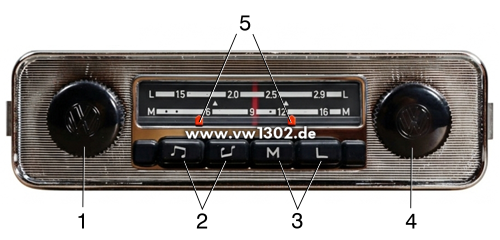

Werksseitig lieferbare Autoradios (Mj. ´71)
|
|
|
|
1
|
Drehknopf links im Gerät: „Ein-Aus“ und
|
|
|
Lautstärkeregelung
|
|
2
|
2 Drucktasten für Tonblende:
|
|
|
links = dunkel, rechts = hell
|
|
3
|
2 Drucktasten für Wellenbereiche:
|
|
|
M = Mittelwelle (515 - 1620 kHz)
|
|
|
L = Langwelle (150 - 290 kHz)
|
|
4
|
Drehknopf rechts im Gerät: Senderwahl
|
|
5
|
2 Stationsmarken
|
|
|
|
|
|

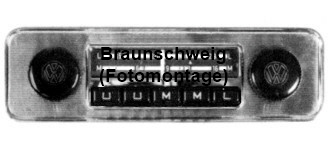

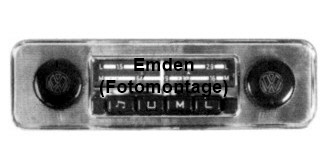

3 Drucktasten für Wellenbereiche:
|
|
|
U = Ultrakurzwelle (87,6 - 108 MHz)
|
|
|
M = Mittelwelle (515 - 1620 kHz)
|
|
|
L = Langwelle (150 - 290 kHz)
|
|
Drehknopf links im Gerät: „Ein-Aus“ und
|
|
|
Lautstärkeregelung
|
|
Drehknopf rechts im Gerät: Senderwahl
|
|
1 Drucktaste für Tonblende:
|
|
|
hell-dunkel
|
|
2 Stationsmarken
|
|
|
|
|
5 Stationstasten für Wellenbereiche
|
|
|
2 x U Ultrakurzwelle (87,6 - 108 MHz)
|
|
|
2 x M = Mittelwelle (515 - 1620 kHz)
|
|
|
1 x L = Langwelle (150 -290 kHz)
|
|
|
|
|
Drehknopf links im Gerät: „Ein-Aus“,
|
|
|
Lautstärkeregelung und Tonblende
|
|
|
(Knopf gezogen = dunkel, Knopf gedrückt
|
|
= hell)
|
|
|
|
|
Drehknopf rechts in Gerät: Senderwahl
|
|
|
|
|
|
|
|
|

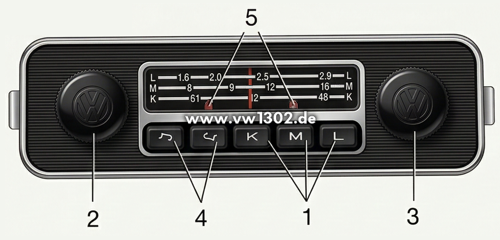

Werksseitig lieferbare Autoradios (Mj. ´72)
|
|
|
|

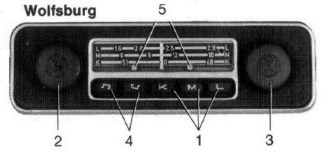

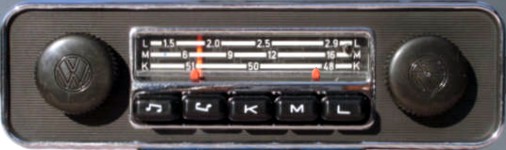

1
|
3 Drucktasten für Wellenbereiche:
|
|
|
K = Kurzwelle (5,9 - 6,35 MHz)
|
|
|
M = Mittelwelle (515 - 1620 kHz)
|
|
|
L = Langwelle (150 - 290 kHz)
|
|
2
|
Drehknopf links im Gerät: „Ein-Aus“ und
|
|
|
Lautstärkeregelung
|
|
3
|
Drehknopf rechts im Gerät: Senderwahl
|
|
4
|
2 Drucktasten für Tonblende:
|
|
|
links = dunkel, rechts = hell
|
|
5
|
2 Stationsmarken
|
|
|
|
|
|
|

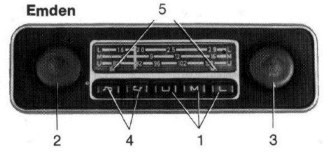

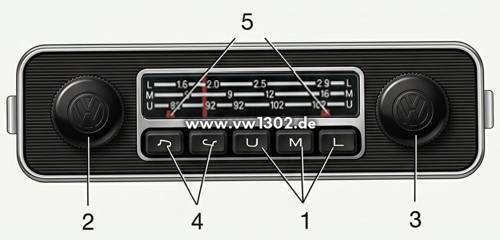

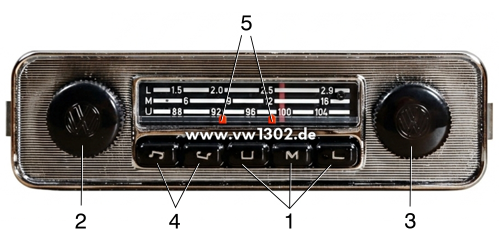

1
|
3 Drucktasten für Wellenbereiche:
|
|
|
U = Ultrakurzwelle (87,6 - 108 MHz)
|
|
|
M = Mittelwelle (515 - 1620 kHz)
|
|
|
L = Langwelle (150 - 290 kHz)
|
|
2
|
Drehknopf links im Gerät: „Ein-Aus“ und
|
|
|
Lautstärkeregelung
|
|
3
|
Drehknopf rechts im Gerät: Senderwahl
|
|
4
|
2 Drucktasten zur Klangregelung:
|
|
|
links = dunkel, rechts = hell
|
|
5
|
2 Stationsmarken
|
|
|
|
|
|
|

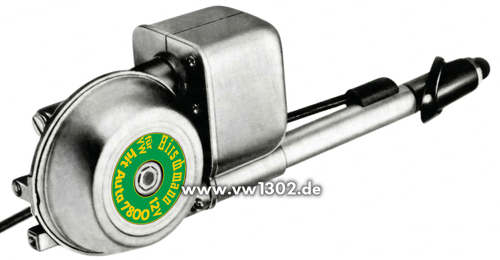

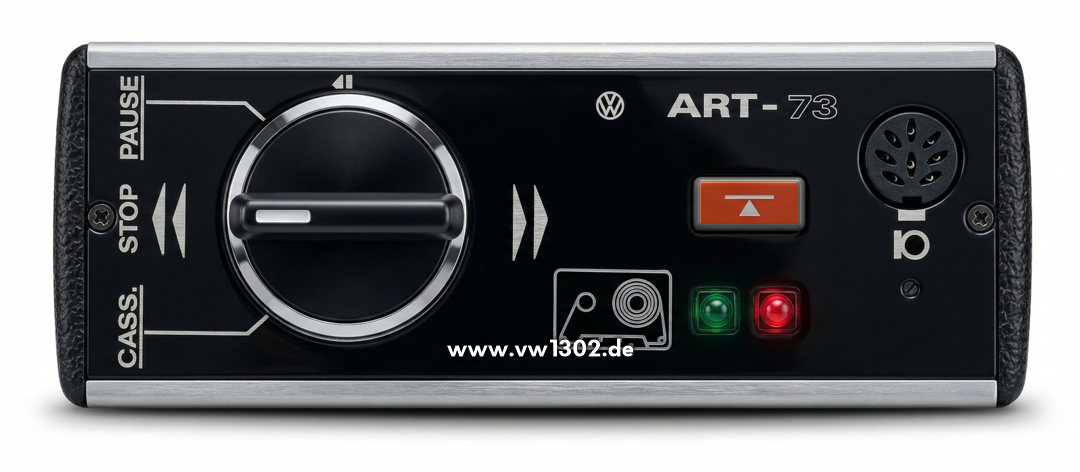

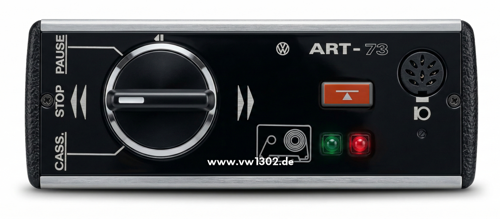

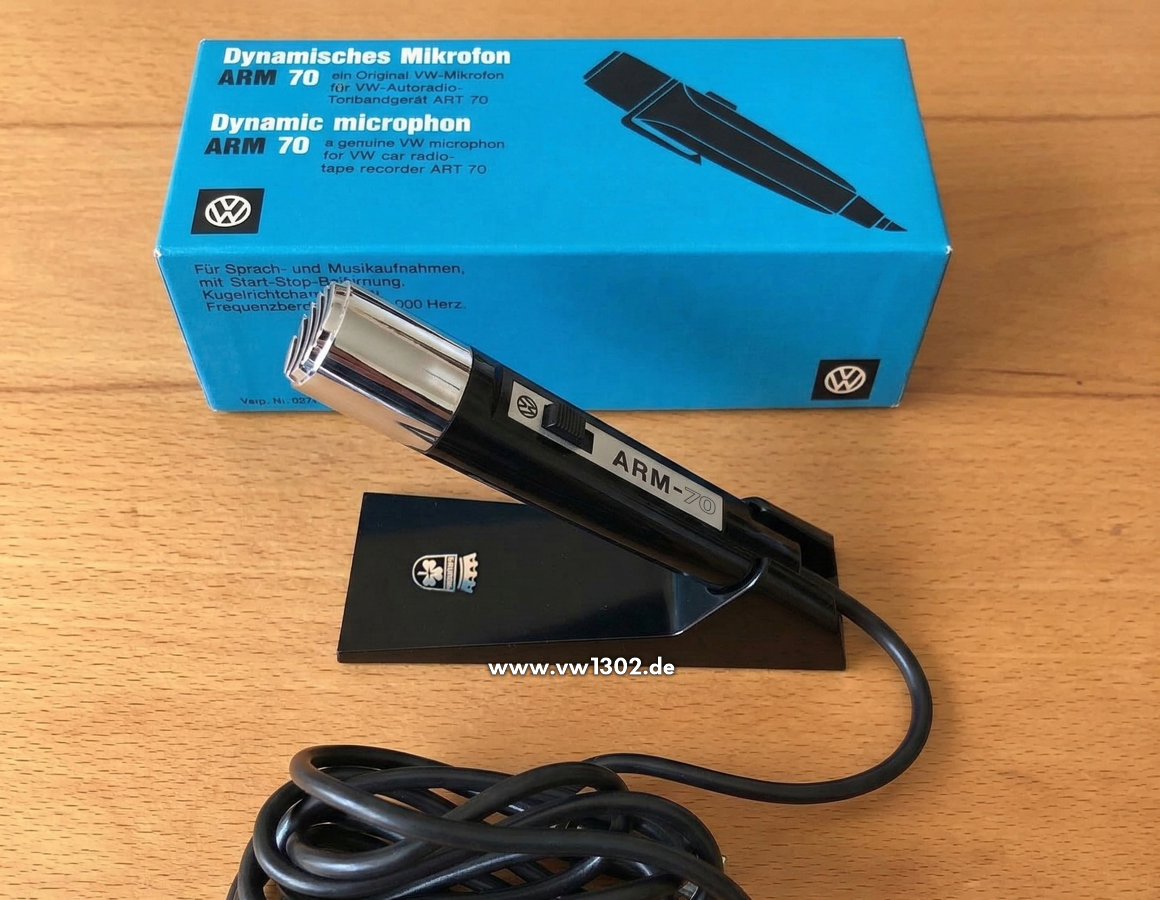

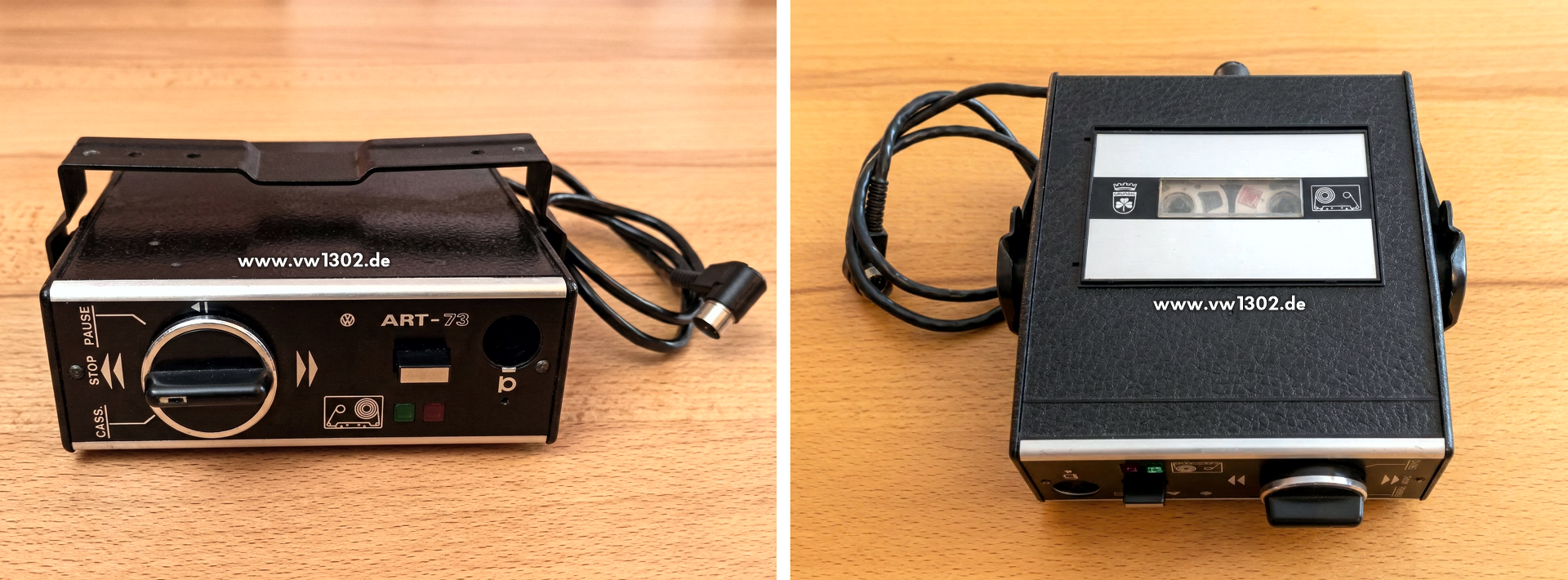

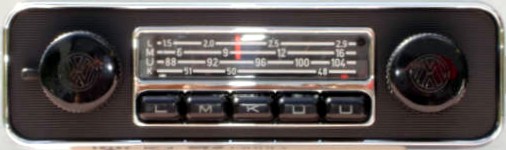

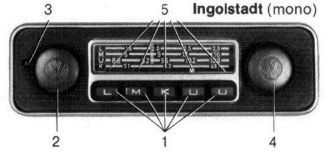

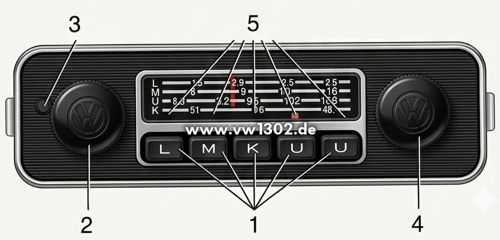

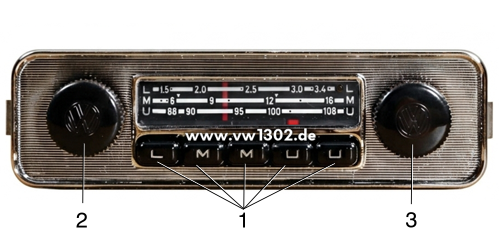

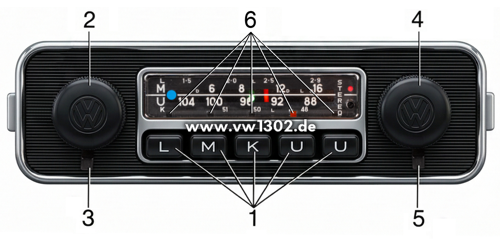

1
|
5 Stationstasten für Wellenbereiche
|
|
|
2 x U Ultrakurzwelle (87,6 - 108 MHz)
|
|
|
K = Kurzwelle (5,9 - 6,35 MHz)
|
|
|
M = Mittelwelle (515 - 1620 kHz)
|
|
|
L = Langwelle (150 -290 kHz)
|
|
2
|
Drehknopf links im Gerät: „Ein-Aus“ und
|
|
|
Lautstärkeregelung
|
|
3
|
Schalter unterm linken Drehknopf:
|
|
|
Klangregler - unten = dunkel, oben = hell
|
|
4
|
Drehknopf rechts in Gerät: Senderwahl
|
|
5
|
5 Kontrollmarken am unteren Rand der
|
|
|
Skala: Anzeige des Wellenbereichs der
|
|
|
jeweils eingeschalteten Stationstaste.
|
|
|
|
|
|
|

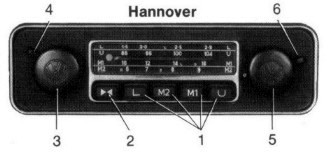

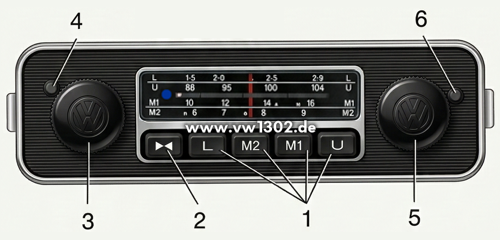

1
|
4 Drucktasten für Wellenbereiche:
|
|
|
U = Ultrakurzwelle (87,6 - 104 MHz)
|
|
|
2 x M = Mittelwelle (515 - 1620 kHz)
|
|
|
(M1 = 515 - 920 kHz)
|
|
|
(M2 = 900 - 1620kHz)
|
|
|
L = Langwelle (150 - 270 kHz)
|
|
2
|
1 Drucktaste: Automatischer Sender-
|
|
|
suchlauf
|
|
3
|
Drehknopf links im Gerät: „Ein-Aus“ und
|
|
|
Lautstärkeregelung
|
|
4
|
Schieber unterm linken Drehknopf:
|
|
|
Klangregler - unten dunkel, oben = hell
|
|
5
|
Drehknopf rechts im Gerät: Senderwahl
|
|
6
|
Schalter unterm rechten Drehknopf:
|
|
|
Empfindlichkeitsschalter für Sendersuchlauf
|
|
|
|
|
|
Entstöranleitung für Käfer (1300, 1302, 1500) von ´68-´71
Schaltbild und Anweisungen für Blaupunkt Emden IV (ab Nr. 2100001) i. V.
Vielen Dank an Markus Reinhardt!
|
|
|
|
